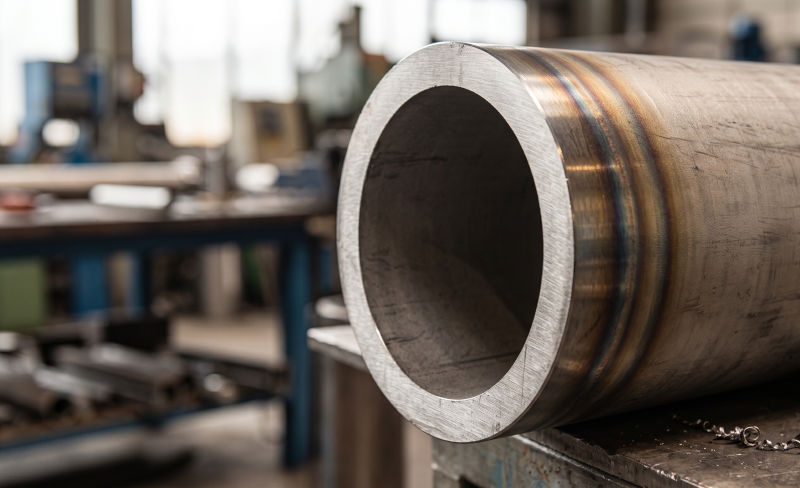

Rury żaroodporne Sosnowiec – instalacja przesyłu spalin w zakładzie przemysłowym

Rury żaroodporne stosowane w instalacjach przesyłu spalin muszą zachować szczelność i wytrzymałość strukturalną w warunkach ciągłego przepływu gorących gazów o temperaturze przekraczającej 600°C.

Jeden z zakładów przemysłowych z Sosnowca zlecił nam dostawę rur przeznaczonych do modernizacji instalacji odprowadzania spalin.

Wymagania obejmowały odporność na długotrwałe obciążenie termiczne, zgodność z normą EN 10095 i możliwość spawania na miejscu montażu.

Dostarczyliśmy rury żaroodporne w gatunku 1.4878 (H25T) — austenityczną stal stabilizowaną tytanem, przeznaczoną do pracy w zakresie temperatur do 900°C.

Poniżej opisujemy szczegóły realizacji: dobór gatunku, specyfikację techniczną i logistykę dostawy.

Jak działają rury żaroodporne w instalacji przesyłu spalin?

Rury żaroodporne tworzą szczelny kanał transportujący gorące gazy spalinowe od źródła ciepła do punktu odprowadzenia lub odzysku energii.

Spaliny w instalacjach przemysłowych zawierają tlenki siarki, azotu i pary wodnej, które w wysokiej temperaturze tworzą agresywne kwasy atakujące powierzchnię metalu.

Stal żaroodporna tworzy na powierzchni trwałą warstwę tlenku chromu (Cr₂O₃), która blokuje dalsze utlenianie materiału nawet przy wieloletnich cyklach grzewczych.

Warstwa pasywna regeneruje się samoistnie po każdym uszkodzeniu mechanicznym, co odróżnia stal żaroodporną od powlekanych rur ze stali węglowej.

Instalacje przesyłu spalin wymagają rur o ściśle kontrolowanej geometrii — odchyłki średnicy powyżej tolerancji normy uniemożliwiają montaż kołnierzowy i spawanie orbitalne.

Wyzwanie — wymagania techniczne instalacji w Sosnowcu

Zakład w Sosnowcu eksploatuje piec przemysłowy pracujący w trybie ciągłym, w którym temperatura spalin na wyjściu z komory spalania wynosi 750–820°C.

Istniejące rury ze stali węglowej uległy korozji po kilku sezonach eksploatacji — na łączeniach kołnierzowych pojawiły się nieszczelności prowadzące do wycieku spalin do hali produkcyjnej.

Kluczowe wymagania techniczne obejmowały:

• odporność na temperaturę roboczą 750–820°C przy szczytach do 880°C podczas rozruchu pieca,
• spawalność w technologii TIG (141) na placu budowy bez konieczności wyżarzania post-spawalniczego,
• zgodność materiałową z normą EN 10095 i certyfikatem jakości EN 10204 3.1,
• dostawę rur w odcinkach 3 i 6 m z możliwością cięcia na wymiar przez dostawcę.

Harmonogram instalacji był ściśle powiązany z planowanym postojem pieca — okno serwisowe wynosiło 5 dni roboczych.

Dlaczego gatunek 1.4878 (H25T)?

Gatunek 1.4878, oznaczany w polskiej nomenklaturze jako H25T, to austenityczna stal chromowo-niklowo-tytanowa przeznaczona do długotrwałej pracy w temperaturach do 900°C.

Poniższa tabela przedstawia kluczowe atrybuty materiału:

Tytan wiąże węgiel w trwałe węgliki tytanu, zapobiegając wytrącaniu się węglików chromu na granicach ziaren podczas spawania — zjawisko znane jako sensybilizacja.

Sensybilizacja pozbawia materiał ochronnej warstwy pasywnej w strefie wpływu ciepła, co w ciągu kilku miesięcy prowadzi do korozji międzykrystalicznej i rozszczelnienia połączeń.

W przypadku instalacji z Sosnowca, gdzie spawanie miało odbywać się na placu budowy bez dostępu do pieca do wyżarzania, gatunek 1.4878 był jedynym uzasadnionym wyborem materiałowym.

1.4878 vs 1.4541 — kluczowe różnice

Gatunek 1.4541 (AISI 321) różni się od 1.4878 pod względem zawartości węgla: 1.4541 zawiera max 0,08% C, podczas gdy 1.4878 — od 0,04% do 0,10% C.

Wyższa zawartość węgla w połączeniu ze stabilizacją tytanem przekłada się na znacznie lepszą wytrzymałość na pełzanie powyżej 750°C, co czyni gatunek 1.4878 standardem przemysłowym dla instalacji spalinowych.

Więcej o właściwościach stali stosowanych w elementach wysokotemperaturowych opisujemy na stronie stal żaroodporna — właściwości, gatunki i wyroby.

Realizacja dostawy w Sosnowcu

Dostawę zorganizowaliśmy w ciągu 3 dni roboczych od złożenia zamówienia, co pozwoliło klientowi zachować założony harmonogram postoju serwisowego.

W ramach zamówienia dostarczyliśmy:

• rury bezszwowe ∅ 48,3 × 3,2 mm w odcinkach 6 m,
• rury bezszwowe ∅ 76,1 × 4,0 mm cięte na wymiar zgodnie z rysunkiem montażowym,
• kształtki przejściowe spawane — redukce i łuki o promieniu 1,5D.

Materiał dostarczono z atestem 3.1 zgodnym z EN 10204, zawierającym wyniki badań składu chemicznego, próby rozciągania w temperaturze pokojowej i próby udarności.

Cięcie rur na wymiar wykonano na pile taśmowej z chłodzeniem cieczą, co eliminuje ryzyko nagrzania strefy cięcia powyżej temperatury sensybilizacji.

Dostawa trafiła bezpośrednio na plac budowy w Sosnowcu — bez konieczności transportu przez magazyn pośredni.

Efekty współpracy

Instalacja przesyłu spalin została uruchomiona zgodnie z harmonogramem, w piątym dniu okna serwisowego.

Klient otrzymał materiał w pełnej zgodności ze specyfikacją techniczną — skład chemiczny, wymiary i certyfikaty potwierdzone dokumentacją EN 10204 3.1.

Wybór gatunku 1.4878 eliminuje konieczność wyżarzania post-spawalniczego, co w przypadku instalacji montowanej na obiekcie przemysłowym bez dostępu do pieca obniżyło koszt i czas montażu.

Creative-Stal regularnie obsługuje zakłady przemysłowe z Sosnowca i całego zagłębia Śląska — w tym Katowic, Bytomia, Zabrza i Tarnowskich Gór.
