Pręty żaroodporne Katowice: Modernizacja zawiesi w piecu do obróbki cieplnej

Realizacja: Dostawa stali żaroodpornej dla przemysłu, Katowice 2026

Zaopatrzenie zakładu metalurgicznego w pręty okrągłe żaroodporne (gatunek 1.4841). Celem była wymiana zdeformowanych elementów nośnych w piecu hartowniczym pracującym w temperaturze 1050°C. Jako lokalna hurtownia prętów żaroodpornych na Śląsku, zrealizowaliśmy dostawę materiału dociętego na wymiar, minimalizując czas przestoju instalacji.

Parametry: pręt okrągły żaroodporny fi 12 mm oraz fi 16 mm, powierzchnia surowa.

Szczegóły realizacji

Zgłosił się do nas kierownik utrzymania ruchu z zakładu obróbki cieplnej na Śląsku. Problem polegał na powtarzających się awariach zawiesi detali w piecu komorowym. Środowisko pracy wymagało materiału, który wytrzyma ciągłą ekspozycję na temperaturę rzędu 1000–1050°C, a jednocześnie przeniesie obciążenia mechaniczne rzędu kilkudziesięciu kilogramów na punkt podparcia.

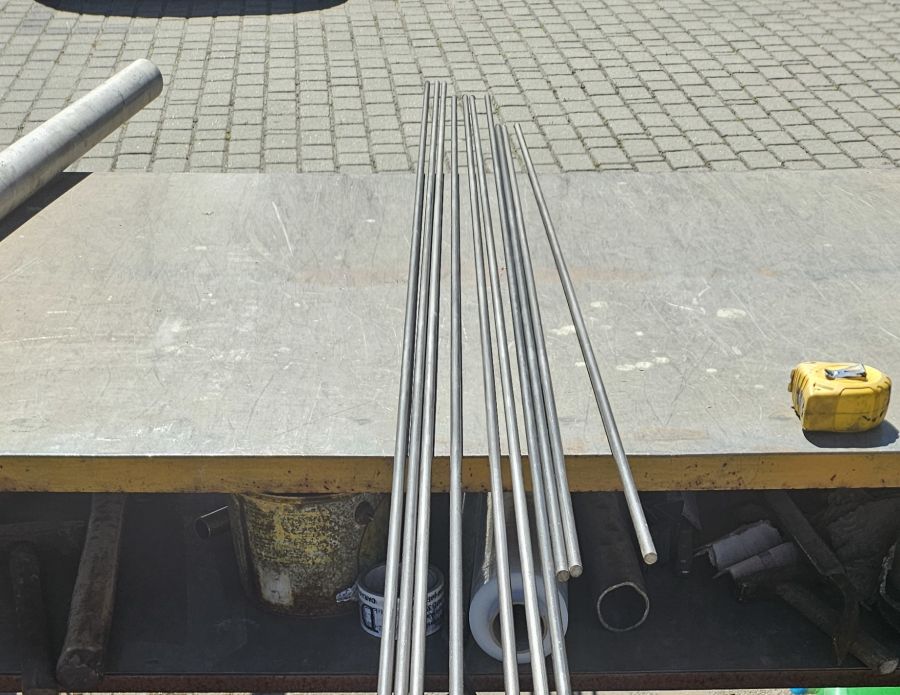

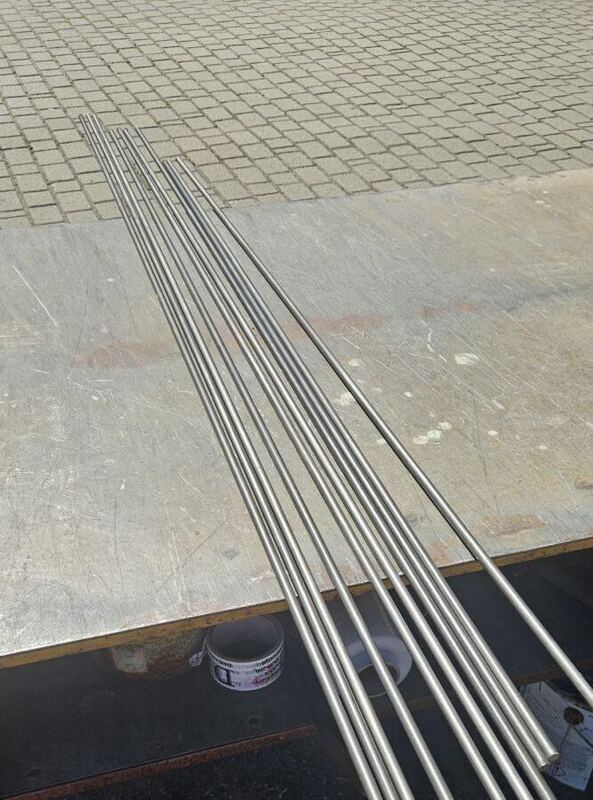

Z naszego magazynu wyjechały pręty żaroodporne w postaci surowych walcówek (co widać na załączonej dokumentacji z placu cięcia). Zgodnie z wytycznymi, dostarczyliśmy pręty okrągłe o średnicach 12 mm i 16 mm, docięte na odcinki 1500 mm. Choć w projektach pieców często stosuje się też pręt płaski żaroodporny lub pręt kwadratowy żaroodporny ze względu na powierzchnię styku, tutaj specyfika uchwytów wymuszała zastosowanie przekroju kołowego.

Proces realizacji: Diagnoza błędu i dobór materiału

Weryfikacja stanu faktycznego wykazała, że poprzedni wykonawca rusztów popełnił klasyczny błąd materiałowy. Zamiast stali wysokostopowej, zastosowano standardową stal nierdzewną (1.4301), która w temperaturze powyżej 800°C zaczęła ulegać intensywnemu zjawisku łuszczenia się zgorzeliny oraz pełzania (odkształceń plastycznych).

Tezą naszej interwencji było udowodnienie, że wyższa jednostkowa cena prętów żaroodpornych z wysoką zawartością niklu i chromu zwraca się już po pierwszym kwartale bezawaryjnej pracy pieca.

Proces doboru przebiegał następująco:

• Analiza środowiska pracy: atmosfera utleniająca, temperatura skokowa do 1050°C.
• Odrzucenie gatunków niskostopowych.
• Wybór pomiędzy popularnymi stopami żaroodpornymi pod kątem dostępności lokalnej (Śląsk / Katowice).
• Cięcie na wymiar na piłach taśmowych ze względu na wysoką twardość materiału.

Zastosowane rozwiązania: 1.4841 vs alternatywy

Biorąc pod uwagę parametry pieca, zdecydowaliśmy się na pręty żaroodporne (odpowiednik H25N20S2 / AISI 314). Jest to stal austenityczna, która dzięki wysokiej zawartości chromu (ok. 25%) i niklu (ok. 20%) oraz dodatkowi krzemu, wykazuje wyjątkową odporność na utlenianie do temperatury 1150°C. Klasyfikuje się ją często jako pręty żaro i kwasoodporne, ponieważ świetnie znosi również agresywne środowiska chemiczne przy niższych temperaturach.

W procesie decyzyjnym zestawiliśmy ze sobą trzy opcje, aby uświadomić inwestorowi konsekwencje wyboru:

Błędy, ograniczenia i kompromisy techniczne

Realizacja nie obyła się bez kompromisów. Stal żaroodporna, szczególnie gatunki z tak dużą domieszką niklu i krzemu, sprawia trudności w obróbce ubytkowej i spawaniu.

Ograniczenia, z którymi musiał zmierzyć się klient:

• Trudności spawalnicze: Elementy z gatunku 1.4841 wykazują skłonność do pęknięć gorących. Klient musiał zrezygnować z tanich spoiw na rzecz dedykowanych drutów spawalniczych o podwyższonej zawartości niklu, co podniosło koszty montażu.
• Kruchość w określonych temperaturach: Przy długotrwałej pracy w zakresie 600-900°C stal ta może wykazywać kruchość z powodu wydzielania się fazy sigma. Na szczęście piec klienta pracuje głównie w 1050°C, a chłodzenie przebiega stosunkowo szybko, co zminimalizowało to ryzyko.
• Wymiary robocze: Klient pierwotnie zakładał użycie prętów o średnicy 10 mm. Musieliśmy zwiększyć przekrój do 12 mm i 16 mm, ponieważ w temperaturach rzędu 1000°C granica plastyczności stali drastycznie spada. Zbyt cienki pręt okrągły po prostu by się wygiął pod ciężarem wsadu.

Efekt końcowy i korzyści

Po trzech miesiącach intensywnej eksploatacji (system trójzmianowy), dokonano inspekcji rusztów i zawiesi. Wymienione elementy zachowały swoją geometrię osiową, a na ich powierzchni wytworzyła się jedynie cienka, stabilna warstwa tlenków (pasywacja), która chroni rdzeń przed dalszą korozją gazową.

Wniosek praktyczny jest jednoznaczny: próby oszczędzania na gatunku stali w środowiskach wysokotemperaturowych zawsze kończą się zwielokrotnionymi kosztami awarii. Wymiary prętów żaroodpornych muszą być dobierane na podstawie tabel wytrzymałościowych dla konkretnej temperatury pracy, a nie na podstawie właściwości w temperaturze pokojowej.

Stal żaroodporna pręty Śląskie

Bliskość dostawcy w przemyśle ciężkim to kluczowy czynnik zarządzania ryzykiem. Śląsk i aglomeracja katowicka to region o wysokim zagęszczeniu zakładów obróbki cieplnej, kuźni i odlewni. Jako hurtownia prętów żaroodpornych operująca w tym rejonie, mogliśmy dostarczyć wycięte elementy w ciągu 48 godzin od zgłoszenia awarii.

Gdyby inwestor zamawiał materiał z zagranicy lub z drugiego końca kraju, każdy dzień przestoju pieca generowałby straty wielokrotnie przewyższające wartość samej stali. Poza prętami okrągłymi, dla lokalnych odlewni regularnie przygotowujemy również pręt sześciokątny żaroodporny (pod specyficzne nakrętki rzymskie w piecach) oraz płaskowniki.

Podsumowanie i wsparcie techniczne

Jeżeli w Twoim zakładzie elementy pieców, rusztów lub zawiesi ulegają zbyt szybkiej degradacji, prawdopodobnie pracują na granicy swojej wytrzymałości stopowej. Niewłaściwy dobór materiału to nie tylko straty na samej stali, ale przede wszystkim koszty wymuszonego zatrzymania linii produkcyjnej.
